閘門監控系統解決方案

時間：2015-06-18 04:35 閱讀：18885 來源：互聯網

概述
      隨著通信技術和控制技術的飛躍發展，計算機監控系統在水電站的廣泛使用，特別是"無人值班，少人職守"這一控制模式提出的同時，水電站、水利樞紐等工程對閘門監控和管理的自動化水平提出了新的要求。
      根據市場需求，我公司開發的新一代閘門控制系統，是以可編程序控制器為控制核心，采用工業以太網技術，配置高性能上位機，使系統的結構簡單明了，大大提高了系統的可靠性、可用性，減少了調試運行維護的強度，成為"無人值班，少人職守"水電站必不可少的設備。
      本系統結構簡單，操作便捷。運行人員只需在上位機控制畫面中輸入閘門需要調整的高度并確認，閘門監控系統即可按要求自動完成閘門的啟停。控制精度高、響應速度快。

系統結構
      控制系統采用分層分布式結構，整個系統分為兩層，上層為中控室監控單元、下層為現地操作單元。實現對所有閘門的監視、控制；現地層以PLC為主控元件實現控制。根據閘門數量配置控制箱，每扇閘門各配置1臺控制箱，放置于被控閘門啟閉機旁。既可在上位機實現對閘門的遠程監控，亦可通過控制箱上的按鈕對閘門進行現地操作。

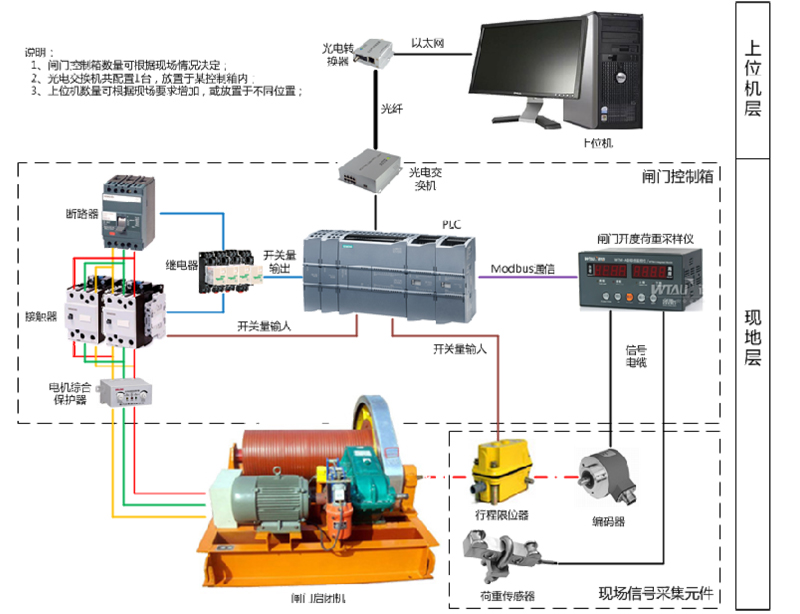

      使用旋轉編碼器實時采集閘門高度，通過SSI（格雷碼）編碼信號發送至開度荷重測控儀，開度荷重測控儀將數據轉換后將在其自身的面板上顯示，并將數據通過modbus通信的方式傳送至PLC，供操作人員查看。同時也將信號發送至中控室，實現遠方監視。
      控制系統采用100M工業以太網方式進行上位機與各個控制柜的直接通信。以實現中控室監控計算機對各個閘門的監視、控制，即便其中一臺設備出問題也不會影響其它設備的運行。真正做到分層分布式控制方式。

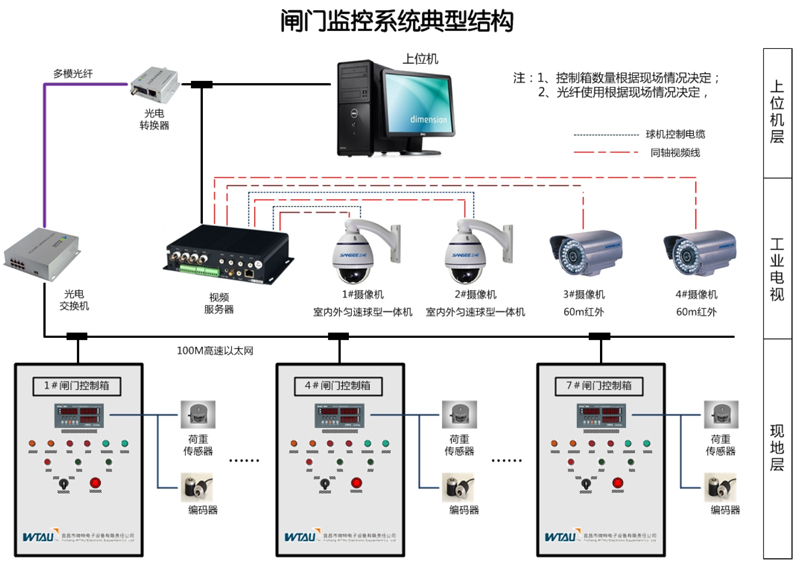

其系統結構圖如下：

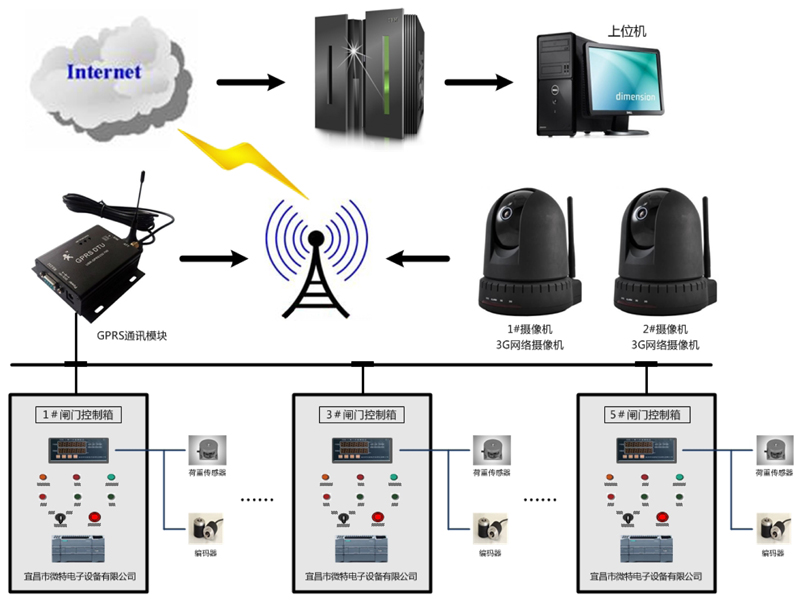

對于地處偏遠，無法連接光纖的用戶，我們使用GPRS傳送解決方案。

系統特點
高精度：系統使用多圈絕對型編碼器，閘門運行精度可到達毫米；
高可靠性：系統配有電氣、機械限位保護，電氣運行保護等。
工業通訊網絡：上位機與現地設備之間采用工業級以太網通信，絕不會出現通信受干擾導致數據變化的情況；
高速率：高性能的PLC、上位機以及工業以太網的組合使通信延時低于1ms，現場信號的變化將以最快速度傳遞至上位機顯示畫面中；
結構簡單：PLC→通信網絡→上位機，有效降低投資成本及維護成本；
各單元相對獨立：上位機、各個閘門控制柜之間相對獨立，任何一個控制柜故障均不會影響其它閘門的運行；
操作方式多樣性：能夠完成現地手動控制、遠方手動控制、遠方精確控制、系統自動控制等操作；

系統功能
1)監控功能
可通過上位機完成畫面顯示、報表打印、設置參數及操作控制等功能，對整個閘門系統主要設備的運行工況實行全面監控。
2)遠程調度功能
可接收遠方調度的命令，對閘門進行自動控制和調節。
3)事件順序記錄功能
對整個閘門系統主要設備的事故及故障信號、監控系統的故障信號等進行事件順序記錄。根據故障信號發生的時間順序，記錄發生的故障信號的名稱、變位時間，時間包括年、月、日、時、分、秒。
4)操作記錄功能
記錄運行人員在人機界面上進行的操作的名稱、時間以及操作是否成功。
5)故障報警功能
當監控對象發生故障時，本系統能自動報警；發生事故時，本系統能自動停止閘門的運行并報警。所有故障信號在閘門控制箱中都由故障指示燈發出警告，上位機中能夠顯示詳細故障信息，現地設備是否有故障、閘門是否卡住、閘門操作異常等信號。
6)系統自診斷功能
監控系統在線運行時，對本系統內的硬件及軟件進行自診斷。 PLC具有自診斷功能，可以檢測出程序時出線的錯誤，并自行更正、恢復。PLC同時也能夠檢測閘門荷重儀、熱過載繼電器動作，旋轉編碼器發送的編碼信號，編碼器錯誤或通訊斷線等。PLC將立即發出故障信號；
7)實時控制功能
精確控制：能夠在上位機操作畫面中設定閘門需要?jiǎng)幼鞯母叨龋_定執行后，控制系統將自動完成閘門控制，使閘門運行到指定高度；
手動控制：上位機同樣配有手動操作按鈕，包括“上升、下降、停止、緊急停止“，可根據運行要求手動完成操作。手動控制受到上下極限保護，當運行到極限位置時自動停止；
自動控制：此功能為選配功能。系統可根據上下游水位差自動完成對閘門的啟閉操作，該功能需要另外采集上下游水位；
以通訊的形式向中控室傳送閘門的詳細運行狀態。并且保留原有閘門控制系統硬結點的形式傳送閘門全開/全關狀態、電源合閘/分閘狀態、閘門遠方/現地操作狀態。
控制箱設有遠方/現地切換功能。正常狀態下操作把手置遠方位置，由上位機操作。閘門手動控制由現地控制實現，在此方式下現地控制裝置能進行各種采樣顯示和監視報警能夠?qū)崿F(xiàn)閘門自動閉環控制。可根據運行人員的要求，在閘門行程范圍內的任意位置對閘門進行啟停。此功能在中控室及現地操作均能實現。可設置閘門上上限、上限、下限位置，并可分別顯示查詢；
8)保護功能
控制箱設有斷相保護、上限保護、下限保護、荷重保護。當閘門開至上限時，閘門將不能繼續上升。
使用機械聯鎖可逆接觸器及帶分勵脫扣功能斷路器來控制閘門電機。每個閘門控制都可實現遠方緊急停止，可防止電機粘連后將動力電源回路切斷，起到保護電機和防止誤操作的功能。

控制柜

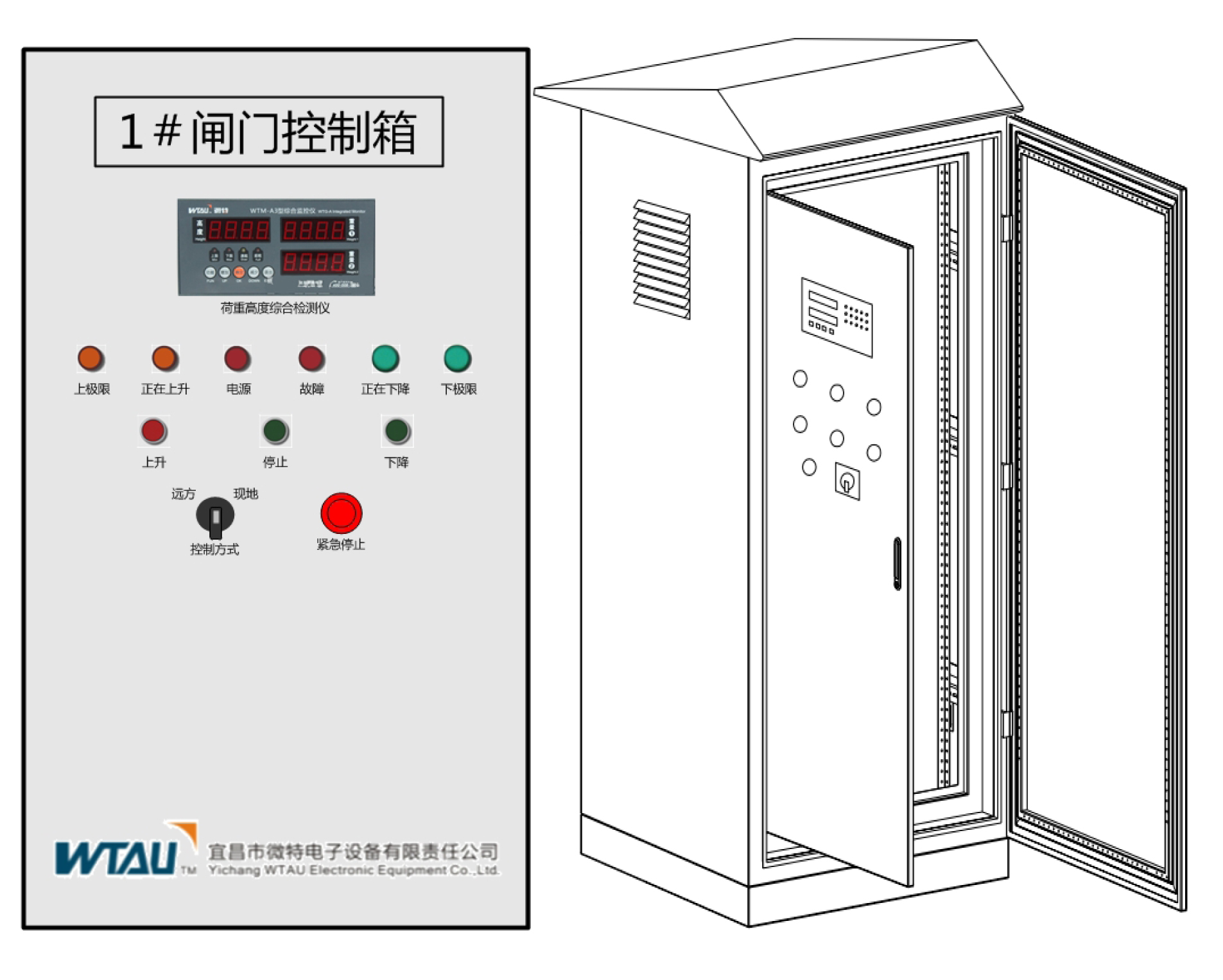

下圖為我公司設計的針對室內型啟閉機的控制柜，柜體大小根據啟閉機電機容量決定。如是室外型啟閉機，控制箱則換成不銹鋼材質室外型。如下圖：
